TCP : 3, 4 Way Handshake 연결, 전송, 종료 과정

WireShark의 패킷 분석을 통하여

간략하게 정리를 해보았다.



패킷

헤더와 데이터로 구성된 화물 내용물이다.

IP의 패킷이며 주황색들은 패킷의 기본형이 된다.

TCP 헤더 구조에 관해서는 따로 올리도록 하겠다.





3 Way Hand Shake 는 제타위키에서 아주 간략하게 정리를 해놓은 표.

정말정말 간략하게..



조금더 세세하게 들어가면 다음과 같이 볼 수 있다.



Client는 오른쪽에 있고, Server는 왼쪽이며 Client에서 연결을 알리며 시작을 한다.

3 Way HandShake 세션 연결을 수립하고 신뢰성을 보장함.





데이터를 전송하는 과정을 나타냄

H

e

l

l

o

\n

로 인해 seq 에 6을 더하여 ACK를 전달함.

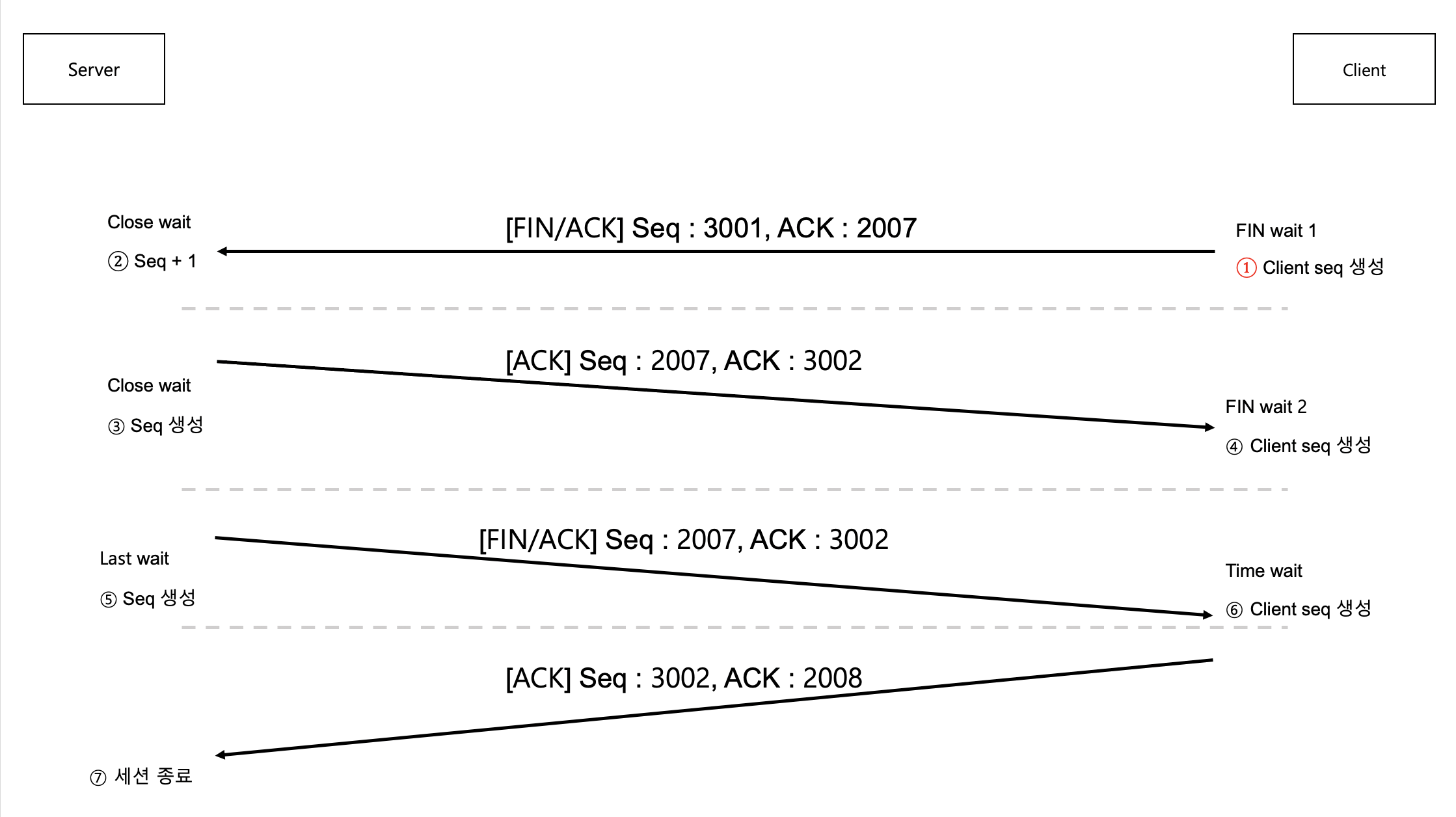

마지막으로 세션을 종료하기까지의 과정이다.

클라이언트에서 먼저 종료를 하는 신호를 날리면서 시작한다.

세션 종료 과정을 나타냄
